Rozšíření filtrační stanice technologické vody
Papírenský provoz společnosti vyžadoval zvýšení kapacity technologie úpravy technologické vody. Společnost ENVITES proto navrhla a dodala rozšíření filtrační stanice včetně modernizace souvisejících technologických uzlů. Nová technologie umožnila zvýšit výkon filtrace až na 700 m³/h a zajistit stabilní provoz systému úpravy vody.
Zadání zákazníka
Papírenský provoz společnosti vyžadoval rozšíření kapacity technologie úpravy technologické vody. Stávající filtrační stanice již nepostačovala rostoucím požadavkům výroby a bylo nutné zvýšit její výkon při zachování spolehlivého provozu.
Cílem projektu bylo zvýšení kapacity filtrační stanice o 400 m³/h a modernizace souvisejících technologických uzlů. Celkový výkon technologie čiření a filtrace byl navržen na 700 m³/h.
Součástí zadání byla také modernizace čerpací stanice surové vody, úprava technologických potrubí a doplnění systému měření a regulace.
Výchozí stav
Původní technologie úpravy vody byla navržena pro nižší výkon. S postupným rozšiřováním výroby bylo nutné zvýšit kapacitu filtrační části technologie a současně modernizovat některé technologické uzly.
Bylo proto nutné rozšířit filtrační stanici, zvýšit výkon a upravit přívod surové vody tak, aby byl zajištěn stabilní provoz celého systému.
Navržené řešení
Společnost ENVITES navrhla technologické řešení zahrnující modernizaci přívodu surové vody, rekonstrukci čiřičů a rozšíření filtrační stanice.
Technologie byla navržena tak, aby zajistila spolehlivý provoz při zvýšeném průtoku vody a současně umožnila efektivní filtraci technologické vody používané v papírenské výrobě.
Hlavní části technologie zahrnovaly:
- modernizaci čerpací stanice surové vody
- rekonstrukci čiřičů
- instalaci nové tlakové pískové filtrace
- doplnění čerpací techniky a potrubních tras
- instalaci systému měření a regulace.
Dodávka technologie
Přívod surové vody
Na vstupu vody z řeky byly instalovány nové mechanické česle a modernizována čerpací jímka s ponornými čerpadly o výkonu 550 m³/h.

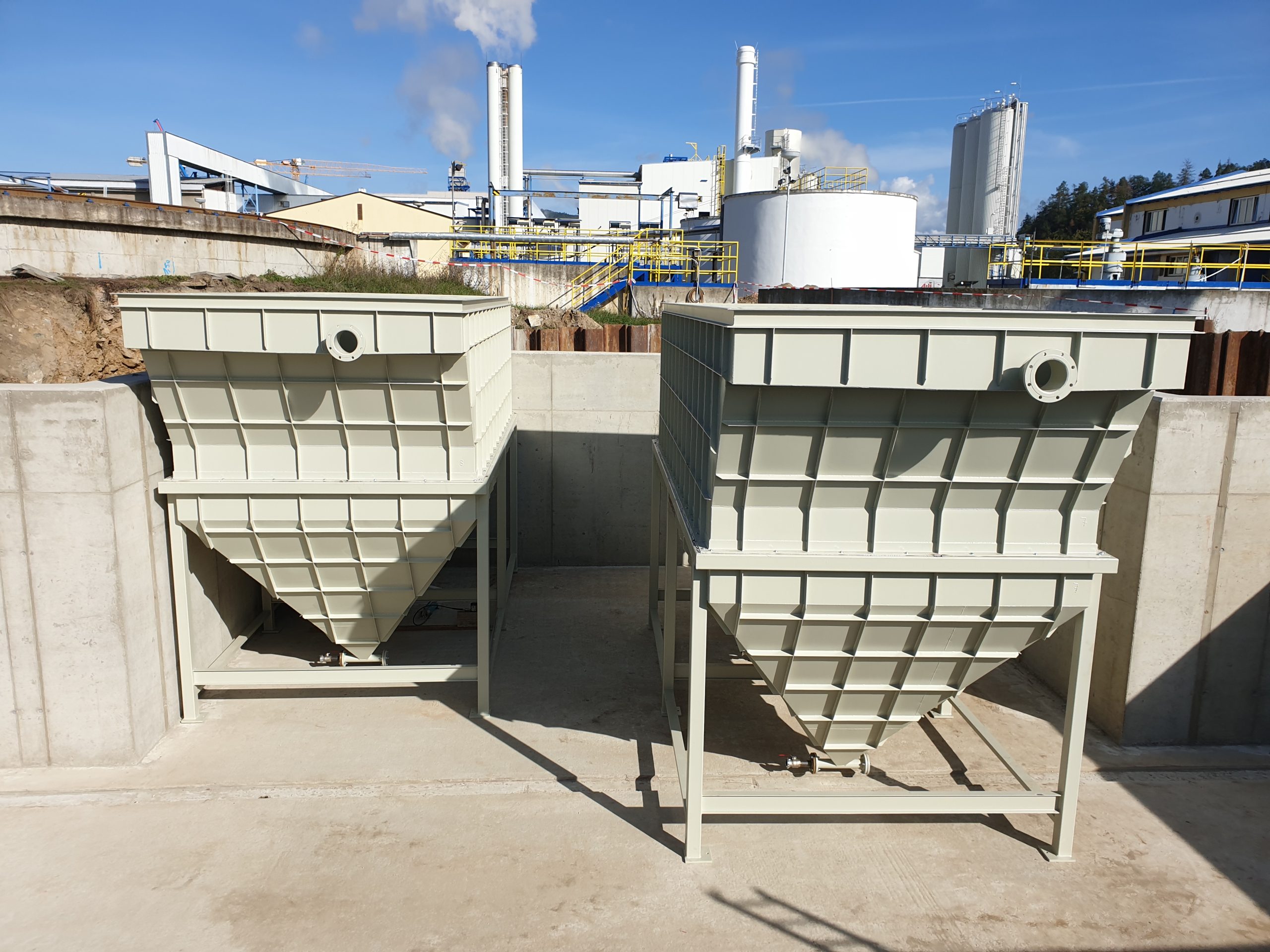

Rekonstrukce čiřičů
Stávající nádrže byly upraveny instalací nových flokulačních míchadel a potrubních mísičů koagulantu. Tyto úpravy umožnily zvýšení výkonu technologie čiření vody.

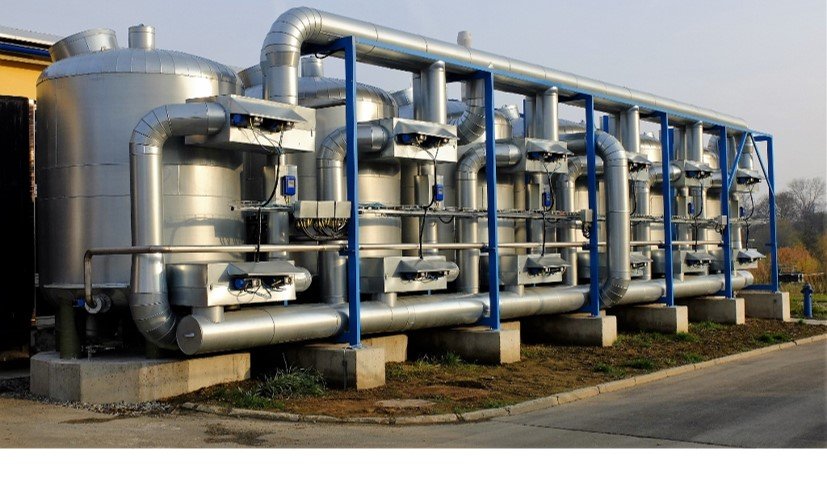

Písková filtrace
Hlavní část projektu představovala instalace nové pískové filtrační stanice, která zahrnovala:
- 4 tlakové pískové filtry o průměru 3000 mm
- filtrační náplň z antracitu a křemičitého písku
- kompletní potrubní propojení filtrace
- čerpadla filtrační vody o výkonu 450 m³/h
- čerpadla prací vody
- dmychadlo pro praní filtrů.
Filtry byly navrženy v technickém provedení odpovídajícím filtrům instalovaným na této filtrační stanici v předchozí etapě.
Elektro a MaR
Součástí dodávky byl také systém měření a regulace, který zahrnoval:
- měření průtoku surové vody
- měření průtoku filtrační a prací vody
- měření tlakových diferencí na filtrech
- automatické řízení filtračních a pracích cyklů.

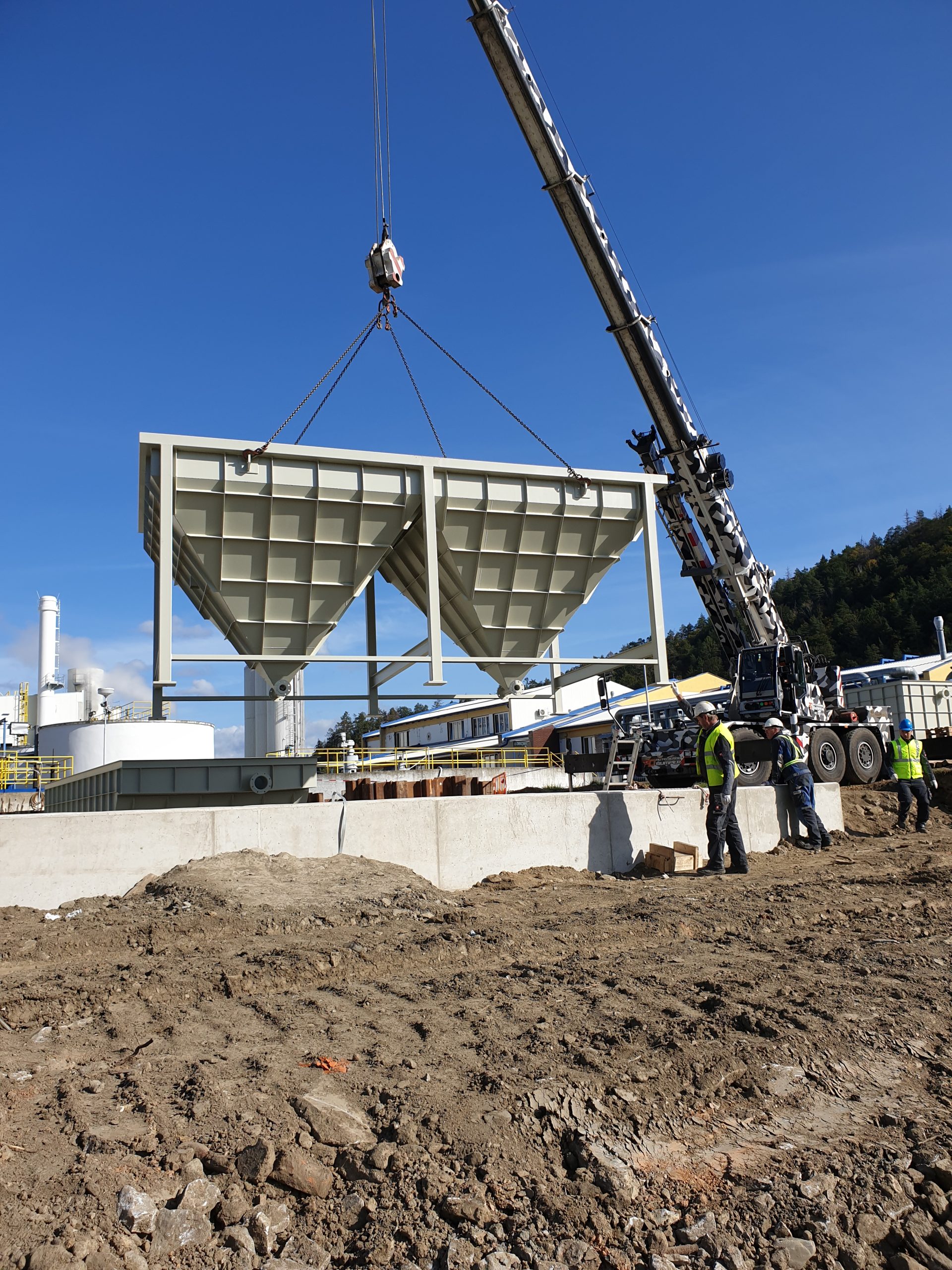

Realizace
Projekt zahrnoval zpracování projektové dokumentace, dodávku technologického zařízení, montáž technologie a uvedení zařízení do provozu.
Součástí realizace byly také individuální a komplexní zkoušky zařízení, zkušební provoz a zaškolení obsluhy.
Přínosy projektu
Rozšíření filtrační stanice přineslo zákazníkovi několik provozních přínosů:
- zvýšení kapacity filtrační stanice
- stabilní provoz technologie úpravy vody
- modernizaci technologických uzlů filtrační stanice
- zvýšení účinnosti filtrace technologické vody
- vytvoření rezervy pro další rozvoj výrobního provozu.
Rozšířená filtrační stanice tak zajišťuje spolehlivou dodávku upravené technologické vody pro papírenský provoz.
